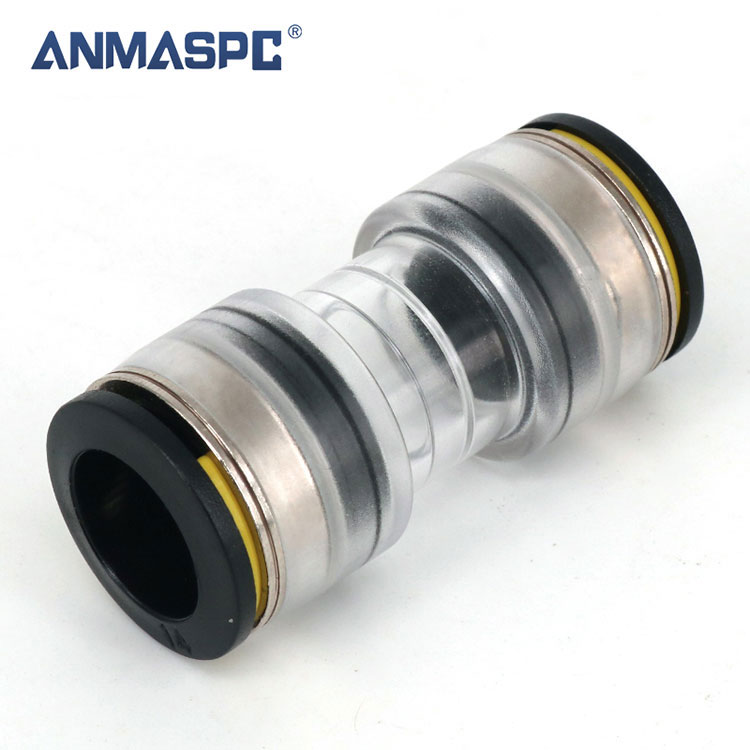

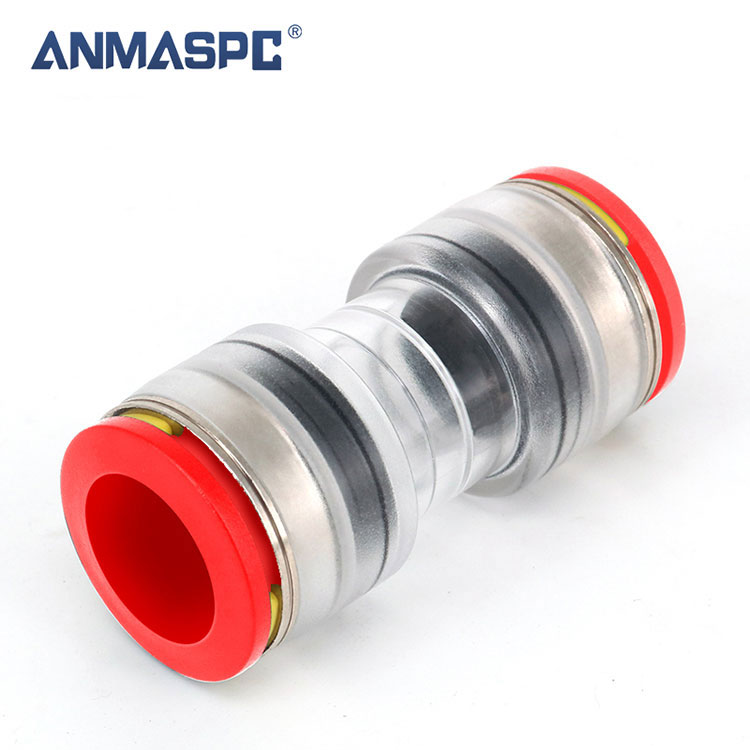

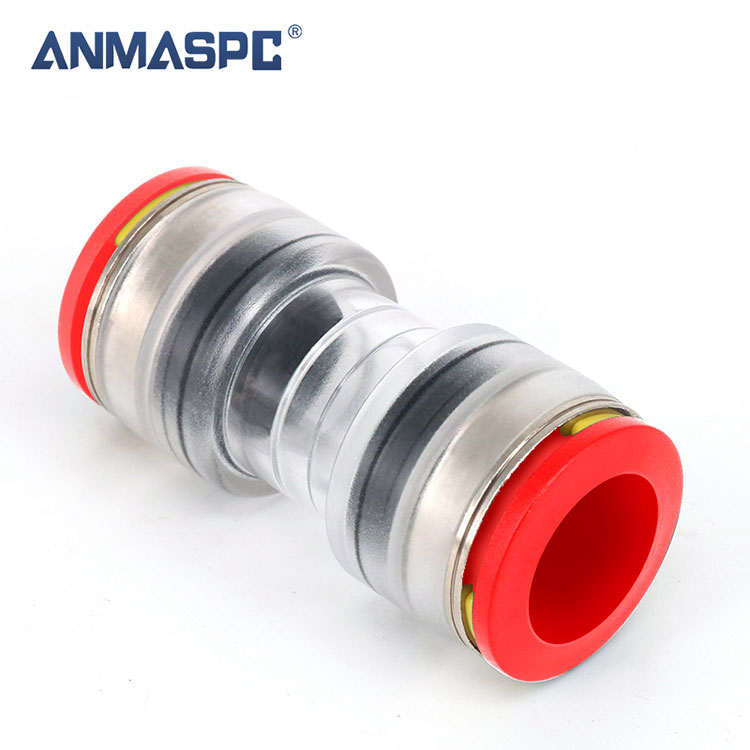

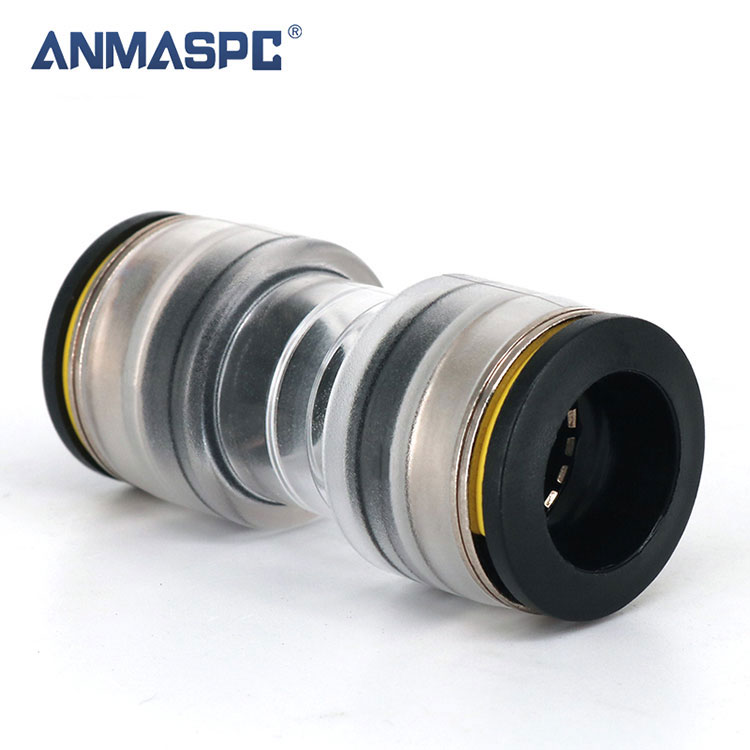

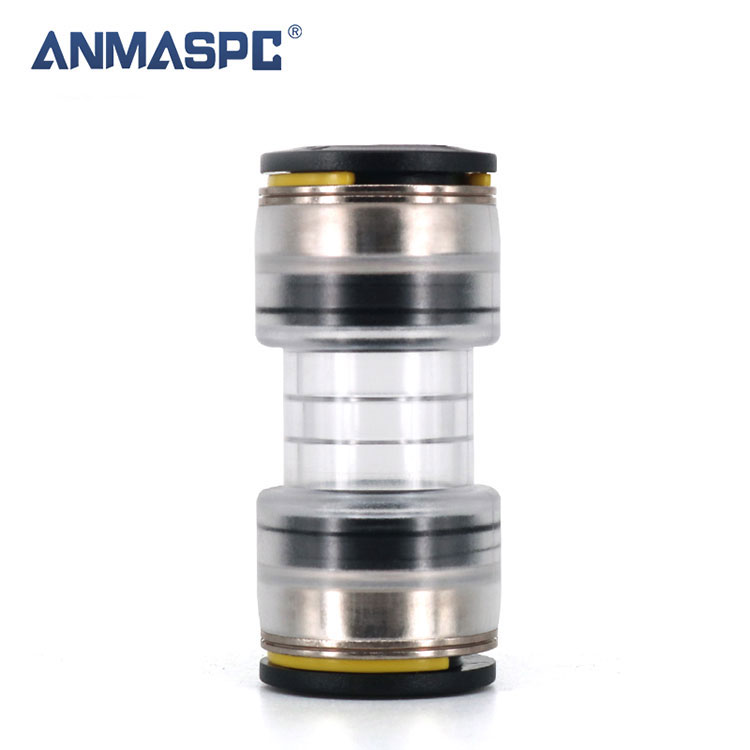

Connecteur de microduc droit en alliage de zinc
  • Connecteur de microduc droit en alliage de zincConnecteur de microduc droit en alliage de zinc
  • Connecteur de microduc droit en alliage de zincConnecteur de microduc droit en alliage de zinc
  • Connecteur de microduc droit en alliage de zincConnecteur de microduc droit en alliage de zinc
  • Connecteur de microduc droit en alliage de zincConnecteur de microduc droit en alliage de zinc
  • Connecteur de microduc droit en alliage de zincConnecteur de microduc droit en alliage de zinc

Connecteur de microduc droit en alliage de zinc

envoyer une demande

Description du produit

Accessoires de connecteur de microduct droit en alliage de zinc


Connecteurs Microduct Straight, qui garantissent de bonnes performances. Le corps transparent permet de vérifier la position des micro-conduits à l'intérieur. Des clips de sécurité, inviolables, sont préinstallés. Testé et conforme à la norme EN 50411-2-8.


CARACTÉRISTIQUES PRINCIPALES:


① Clips de sécurité inclus

②  Technologie Push-Fit

③  Pression de service : max. 25 barres


Description


Composants
1 Collet POM
2 Clip de verrouillage POM
3 Cartouche ALLIAGE DE ZINK
4 Griffe de verrouillage SUS301/304
5 Anneau de support POM
6 Bague d'étanchéité PTE
7 Corps PC2807
Ajustement du tube
Matériau du tuyau HDPE.PE.Nylon.Polyuréthane
Diamètre extérieur du tuyau Φ3, Φ4, Φ5, Φ6, Φ7, Φ8, Φ10, Φ12, Φ14, Φ16
Paramètre technique
Travailler avec des fluides Air
Étanchéité 0,15~0,8MPa Aucune fuite
Fête du tirage 400N
Pression d'épreuve 2,5MPa
Plage de pression de fonctionnement 0 ~ 1,6MPa
Température ambiante et température du fluide -40 ~ 60 ℃
Température d'installation -10℃C/+50℃
Température de soufflage recommandée -15 ℃/+35 ℃
Degré de protection IP68
Qualité résistante aux UV F1
Force d'insertion 50N maximum (5kg)
Durée de vie: 25 ans
Normes: EN 50411-2-8


Spécifications et dimensions


Code ANMASPC Diamètre extérieur/ID du tuyau Diamètre extérieur/ID du tuyau Trou coniquee
TPU3/2.1 3/2.1 3/2.1 2.1
TPU4/2.5 4/2,5 4/2,5 2.5
TPU4/2.8 4/2,8 4/2,8 2.8
TPU5/2.1 5/2.1 5/2.1 2.1
TPU5/3.5 5/3,5 5/3,5 3.5
TPU6/4 6/4 6/4 4
TPU7/3.5 7/3,5 7/3,5 3.5
TPU7/4 7/4 7/4 4
TPU7/5.5 7/5,5 7/5,5 5.5
TPU8/3.5 8/3,5 8/3,5 3.5
TPU8/6 8/6 8/6 6
TPU10/6 10/6 10/6 6
TPU10/8 10/8 10/8 8
TPU12/8 12/8 12/8 8
TPU12/10 12/10 12/10 10
TPU14/10 14/10 14/10 10
TPU14/12 14/12 14/12 12
TPU16/12 16/12 16/12 12
TPU16/13 16/13 16/13 13
TPU16/14 16/14 16/14 14


Dimensions hors tout


Modèle A B C D E F
TPU03 31.9 6.9 10 11.1 3.2 2.1
TPU04 31.9 6.9 10 11.1 4.2 2,8/2,5
TPU05 35.4 8.9 12 12.8 5.2 3,5/2,1
TPU06 35.4 8.9 12 12.8 6.2 4.0
TPU07 41.0 11.5 14.1 15.4 7.2 5,5/4/3,5
TPU08 41.0 11.5 14.1 15.4 8.2 6/3,5
TPU10 42.0 14.0 17.5 18.3 10.2 08/06
TPU12 49.5 15.8 19.2 20.7 12.2 10/08
TPU14 50.5 18.0 22.2 23 14.3 12/10
TPU16 55.0 20.0 24.7 25.1 16.2 13/14/12
